Capture de réponse(s) impulsionnelle(s)

Mesure objective d'une onde sonore

Il s’agit ici de cartographier l’empreinte acoustique d’un dispositif d’enregistrement en le soumettant à un feu tournant. L’objectif est d’analyser sa réponse en amplitude et en fréquence lorsque le son l’atteint sous différents angles, généralement sur le plan horizontal, là où se joue la perception de l’espace.

Pour garantir la fiabilité du diagnostic, le stimulus sonore est préalablement calibré afin d’offrir un spectre de fréquences parfaitement homogène. Cette pureté initiale agit comme un révélateur : la moindre variation de niveau observée en sortie devient alors la signature exclusive du dispositif testé, dévoilant ses moindres défauts ou qualités.

Selon la nature du couple microphonique et les moyens du bord, je déploie cette capture sur un cercle complet de 360°, par incréments de 5°. Cette résolution permet d’identifier d’éventuelles anomalies angulaires et de valider la cohérence globale en observant la progressivité des courbes.

Principe de substitution

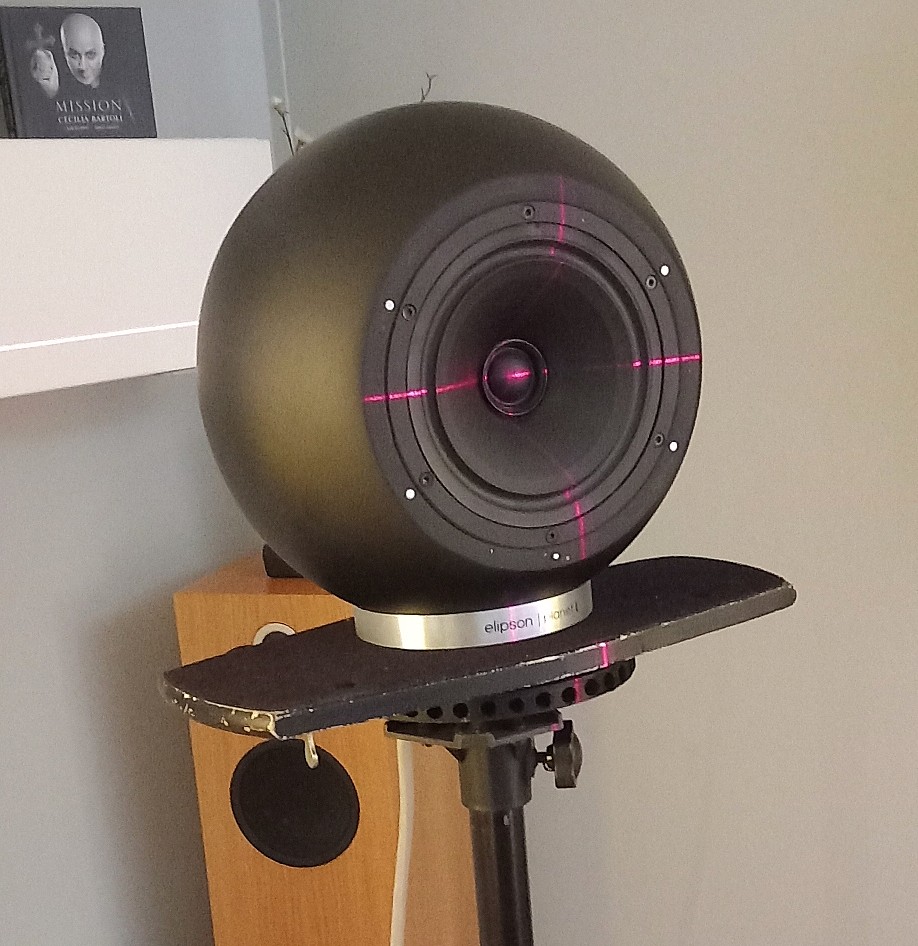

La rigueur de la mesure commence par un alignement au laser : le microphone de référence B&K, le cône central de l’enceinte coaxiale et le microphone du dispositif à tester sont parfaitement alignés sur un plan horizontal. Cette précision géométrique est cruciale pour garantir que le front d’onde frappe chaque capteur de manière identique.

L’enceinte est ensuite pivotée avec soin pour viser exclusivement le microphone de référence, servant d’étalon absolu. Au sol, des repères discrets mais immuables définissent le point de calibration exact : hauteur, axe central et distance. C’est à cet endroit précis que le signal d’essai est ajusté en fréquence et en niveau. Grâce à ces marques, la reproductibilité est assurée : lorsque l’on remplace le microphone de référence par le dispositif à tester, on sait avec certitude que l’onde acoustique arrive dans les mêmes conditions, isolant ainsi la réponse du dispositif de toute variable environnementale.

Une fois l’alignement initial validé, le dispositif à tester prend sa place à la même hauteur précise. La configuration est conçue pour que la salve acoustique conserve une stabilité parfaite sur le périmètre de rotation, garantissant que le dispositif reçoive toujours la même onde, quel que soit son angle. Cette hypothèse de stabilité est systématiquement vérifiée au préalable en faisant pivoter le microphone de référence B&K dans les limites de désalignement prévues, s’assurant ainsi qu’aucune variation critique ne fausse la mesure.

Cette méthode recrée les conditions idéales d’un champ libre : l’effet mesuré sur l’onde acoustique est alors exclusivement imputable à la forme et à la structure du dispositif testé (la tête microphonique). Toute influence liée à un déplacement par rapport au point d’étalonnage initial est éliminée, offrant une lecture pure de l’interaction entre l’objet et le son.

Calibration de la salve acoustique d'essai

Après l’étalonnage rigoureux au point géométrique de référence, la séquence MLS (dont un extrait est disponible dans la section Technologie du site) révèle une réponse impulsionnelle d’une pureté remarquable. Sur une fenêtre temporelle ultra-courte de l’ordre de 2,5 millisecondes, le signal est parfait : net, franc, dépourvu de toute oscillation parasite.

Cette perfection initiale est la clé de voûte de toute la démarche. Elle garantit que les mesures suivantes ne seront pas faussées par le système de génération du son, permettant d’attribuer avec certitude toute variation observée à la seule interaction entre l’onde et le dispositif testé. C’est sur cette base robuste que se construit toute l’analyse directionnelle.

Cette fenêtre temporelle ultra-courte (2,5 ms) agit comme un scalpel chirurgical : elle isole le premier front d’onde direct et rejette impitoyablement tout ce qui suit. Ainsi, les réflexions précoces provenant du sol ou des murs voisins sont totalement exclues de l’analyse.

En appliquant strictement cette même limite à toutes les mesures ultérieures, nous garantissons que les spectres de fréquences obtenus reflètent exclusivement la signature du dispositif testé, purgée de toute influence environnementale. Nous observons ici ce que l’on pourrait appeler la « section anéchoïque » du domaine temporel : un instant suspendu où le son n’a encore rencontré que l’objet, avant que les réflexions de la pièce n'apparaissent.

Pour comprendre l’enjeu, rappelons que la réponse impulsionnelle est le résultat mathématique de la convolution entre le son émis et le son capté. Si cette réponse se résume à une impulsion unique et nette, cela signifie que le dispositif est transparent : il reproduit l’onde acoustique sans la colorer, préservant intacte son espace de fréquences original.

À l’inverse, lorsque la réponse prend la forme complexe observable ci-dessus, le spectre de fréquences entrant est altéré par la physique du dispositif. L’analyse fréquentielle, appliquée sur la fenêtre temporelle précise du front d’onde, devient alors notre boussole : elle identifie exactement quels ajustements d’égalisation appliquer en post-traitement pour restaurer la fidélité du signal et retrouver l’onde originale.

Cette méthode, d’une simplicité redoutable, possède une limite physique inhérente : la brièveté de la fenêtre temporelle (nécessaire pour exclure les réflexions) rend les mesures instables et inexploitables en dessous de 800 à 1000 Hz. Heureusement, ce n’est pas un obstacle critique pour la prise de son binaurale. En effet, les mécanismes auditifs essentiels à la localisation spatiale et à la perception de la forme des objets sonores interviennent majoritairement au-delà de 1500 Hz, laissant cette zone basse fréquence moins déterminante pour la précision spatiale.
